Table concentrator
摇床是分选细粒矿石的常用选矿设备，处理金属矿石时有效选剔粒度范围是3～0.019毫米，选煤时上限粒度可达10毫米。6-S摇床的优点是分选精度高，经一次选别就可得到高品位精矿或废弃尾矿，且可同时接出多个产品。
适用物料：锡、钨、金银、铅、锌、钽、铌、铁、锰、钛铁和煤等物料。
进料粒度：≤0.15-≤2mm
生产能力：10-60t/d
产品功效进料粒度&生产能力
摇床是用于选别细粒物料的重力选矿设备，广泛应用于选别锡、钨、金银、铅、锌、钽、铌、铁、锰、钛铁和煤等。我厂生产摇床历史悠久，并不断开发创新，从初的直条床面摇床基础上发展到单曲波床面摇床（上世纪70年代），再到双曲波床面摇床（上世纪90年代），使摇床的处理量、回收率和富集比都有大幅度的提高。
结合了国内摇床和重力选矿技术，具有富集比高、选别效率好、操作简单等优点
一次得出终精矿和终尾矿
与传统工艺相比具有不用药剂、耗能低、便于管理等优点，具有较高的性能价格比

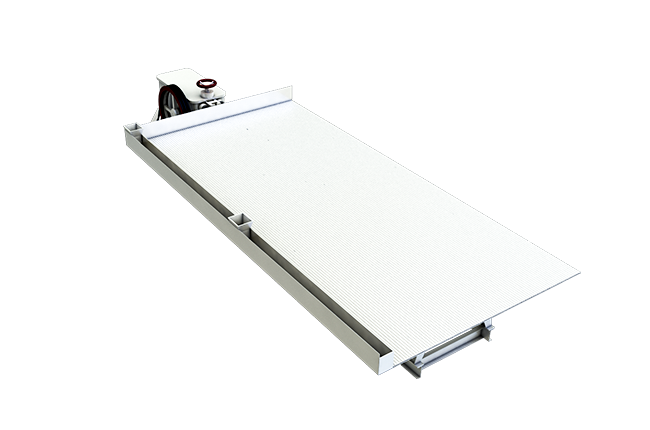

选矿摇床主要由床头、电动机、调坡器、床面、矿槽、水槽、来复条以及润滑系统等八个部分组成床面的纵向往复运动是通过曲柄连杆式传动机构来实现的。电动机通过皮带传动使大皮带轮带动曲轴旋转摇杆随之作上、下 运动，摇杆向下运动时，肘板推动后轴和往复杆向后移动，弹簧受到压缩床面是通过联动座和往复杆相连的，所以此时亦使床面作后退运动，当摇杆向上运动时，由于受到弹簧的伸张力推动，床面随之向前运动。
| 名 称 | 粗砂摇床 | 细砂摇床 | 矿泥摇床 | |
| 床面尺寸 | 长度（mm） | 4450 | 4450 | 4450 |
| 传动端宽（mm） | 1855 | 1855 | 1855 | |
| 精矿端宽（mm） | 1546 | 1546 | 1546 | |
| 最大给矿粒度（mm） | 2 | 0.5 | 0.15 | |
| 给矿量（t/d） | 30-60 | 10-20 | 15-25 | |
| 给矿浓度(%) | 25-30 | 20-25 | 15-25 | |
| 行程（mm） | 16-22 | 11-16 | 8-16 | |
| 频率(f) | 45-48 | 48-53 | 50-57 | |
| 床面清洗水量（t/d） | 80-150 | 30-60 | 10-17 | |
| 床面横向坡度(°) | 2.5-4.5 | 1.5-3.5 | 1-2 | |
| 床面纵向坡度(%) | 1.4 | 0.92 | ---- | |
| 床面尖灭角(°) | 32-42 | 40 | 42 | |
| 选矿面积（㎡） | 7.6 | 7.6 | 7.6 | |
| 床面长度比 | 2.6 | 2.6 | 2.6 | |
| 床面端面形状 | 矩形 | 锯齿形 | 三角形 | |
| 电机功率(kw) | 1.1 | 1.1 | 1.1 | |
| 传动机构 | 偏心连杆机构 | |||
| 名 称 | 最大给矿 粒度（mm） |
给矿量 （t/d） |
| 粗砂摇床 | 2 | 30-60 |
| 细砂摇床 | 0.5 | 10-20 |
| 矿泥摇床 | 0.15 | 15-25 |
