磁选机

Magnetic separator

磁选机

根据作业模式不同可分为干式和湿式磁选机，磁选机的磁系采用精选铁氧体材料或与稀土磁钢复合而成，筒表平均磁感应强度为100～600mT。根据用户需要，可提供顺流、半逆流、逆流型等多种不同表强的磁选机。

适用物料：铁矿石 、赤铁矿、磁黄铁矿、褐铁矿、焙烧矿、钛铁矿、磁铁矿、铜矿石 、金矿石 、煤、石英石等。

咨询优惠报价 免费定制方案
简介 性能优势 工作原理 产品参数

简介

Introduction

磁选机适用于粒度3mm以下的磁铁矿、磁黄铁矿、焙烧矿、钛铁矿等物料的湿式磁选，也用于煤、非金属矿、建材等物料的除铁作业。 磁选机的磁系，采用精选铁氧体材料或与稀土磁钢复合而成，筒表平均磁感应强度为100～600mT。根据用户需要，可提供顺流、半逆流、逆流型等多种不同表强的磁选机。本产品具有结构简单、处理量大、操作方便、易于维护等优点。 磁选机是利用各种矿物比磁系数的不同，借助磁力和机械力将混合料中的磁性物质分离开的设备。根据作业模式不同可分为干式磁选机和湿式磁选机。

性能优势

Performance advantage

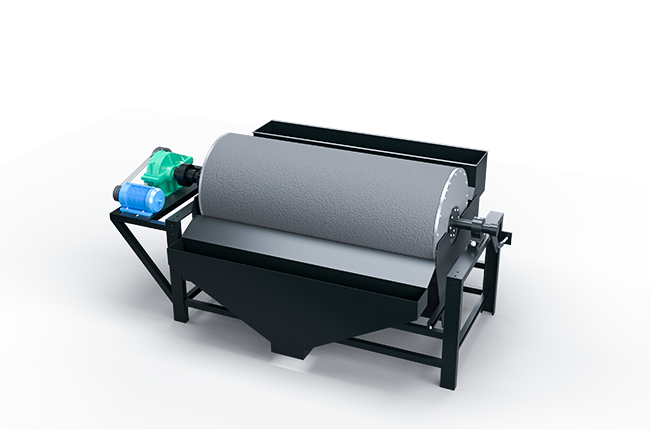

工作原理

Working principle

矿浆经给矿箱流入槽体后，在给矿喷水管的水流作用下，矿粒呈松散状态进入槽体的给矿区。在磁场的作用，磁性矿粒发生磁聚而形成“磁团”或“磁链”，“磁团”或“磁链”在矿浆中受磁力作用，向磁极运动，而被吸附在圆筒上。 由于磁极的极性沿圆筒旋转方向是交替排列的，并且在工作时固定不动，“磁团”或“磁链”在随圆筒旋转时，由于磁极交替而产生磁搅拌现象，被夹杂在“磁团”或“磁链”中的脉石等非磁性矿物在翻动中脱落下来，终被吸在圆筒表面的“磁团”或“磁链”即是精矿。精矿随圆筒转到磁系边缘磁力的弱处，在卸矿水管喷出的冲洗水流作用下被卸到精矿槽中，如果是全磁磁辊，卸矿是用刷辊进行的。非磁性或弱磁性矿物被留在矿浆中随矿浆排出槽外，即是尾矿。

技术参数

Technical Parameters
型号 筒径（mm） 筒长（mm） 圆筒转速（r/min） 给料粒度（mm） 处理量（t/h） 功率（kw）
CTB6012 600 1200 <35 2-0 10-20 1.5
CTB6018 600 1800 <35 2-0 15-30 2.2
CTB7518 750 1800 <35 2-0 20-45 2.2
CTB9018 900 1800 <35 3-0 40-60 3
CTB9021 900 2100 <35 3-0 45-60 3
CTB9024 900 2400 <28 3-0 45-70 4
CTB1018 1050 1800 <20 3-0 50-75 5.5
CTB1021 1050 2100 <20 3-0 50-100 5.5
CTB1024 1050 2400 <20 3-0 60-120 5.5
CTB1218 1200 1800 <18 3-0 80-140 5.5
CTB1224 1200 2400 <18 3-0 85-180 7.5
CTB1230 1200 3000 <18 3-0 100-180 7.5
CTB1530 1500 3000 <14 3-0 170-280 11
型号 给料粒度
（mm）		 处理量
（t/h）
CTB6012 2-0 10-20
CTB6018 2-0 15-30
CTB7518 2-0 20-45
CTB9018 3-0 40-60
CTB9021 3-0 45-60
CTB9024 3-0 45-70
CTB1018 3-0 50-75
CTB1021 3-0 50-100
CTB1024 3-0 60-120
CTB1218 3-0 80-140
CTB1224 3-0 85-180
CTB1230 3-0 100-180
CTB1530 3-0 170-280
