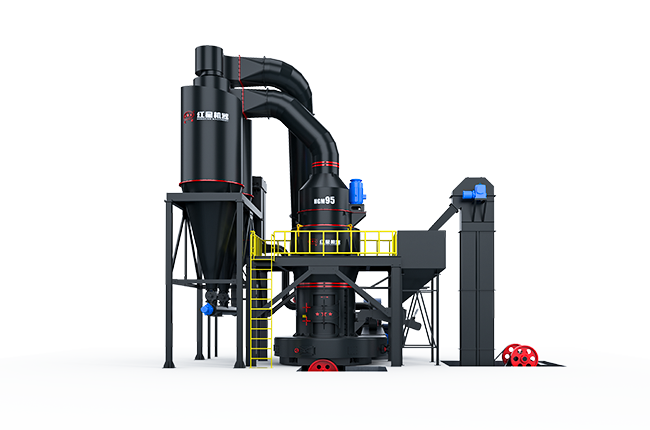

大块石料在破碎机充分破碎后,由斗式提升机送至储料斗,之后由电磁振动给料机有序送至主机内研磨。主机内悬挂于梅花架上的磨辊装置绕中心轴旋转,磨辊同时绕磨辊轴自转,在离心力的作用下,磨辊向外摆压紧磨环,旋转的铲刀铲起的物料被抛向辊环之间,因磨辊的滚碾以达到粉碎和研磨作用。磨碎室的粉末被鼓风机的气流吹到主机上方的分析机进行分析,细度过粗的石粉由于自重则落入主机内重磨,合格细粉则随风流进入到大旋风收集器,收集后经出料管排出即为成品。

出料粒度:80-800目
生产能力:0.4-40t/h
HGM德版超细磨粉机可用于加工莫氏硬度9.3级以下,湿度在7%以下的各种非易燃易爆矿产物料的加工,物料的成品细度可在0.18毫米(80目)~0.010毫米(800目)之间任意调整。
适用物料:石英、长石、方解石、石灰石、滑石、陶瓷、大理石、白云石、铝矾土、重晶石、膨润土、煤等。
选粉机采用低阻力吊挂式笼式选粉机,分选效率高。
密封采用德国技术,加油周期短,减少了维护次数。
使设备运转更平稳;地脚螺栓外置减少风道堵料。
大块石料在破碎机充分破碎后,由斗式提升机送至储料斗,之后由电磁振动给料机有序送至主机内研磨。主机内悬挂于梅花架上的磨辊装置绕中心轴旋转,磨辊同时绕磨辊轴自转,在离心力的作用下,磨辊向外摆压紧磨环,旋转的铲刀铲起的物料被抛向辊环之间,因磨辊的滚碾以达到粉碎和研磨作用。磨碎室的粉末被鼓风机的气流吹到主机上方的分析机进行分析,细度过粗的石粉由于自重则落入主机内重磨,合格细粉则随风流进入到大旋风收集器,收集后经出料管排出即为成品。
型号 | HGM88 | HGM95 | HGM 100 | HGM120 | HGM130 | HGM138 | HGM160 | HGM175 | HGM190 |
进料粒度(mm) | <20 | <25 | <25 | <25 | <25 | <25 | <30 | <35 | <40 |
成品粒度(mm) | 0.25-0.015 | 0.25-0.015 | 0.25-0.015 | 0.25-0.015 | 0.25-0.038 | 0.25-0.038 | 0.25-0.038 | 0.25-0.038 | 0.25-0.038 |
处理能力(t/h) | 0.4-5 | 0.6-7 | 0.8-10 | 1.2-15 | 1.6-21 | 2-25 | 2.7-28 | 3-35 | 5-40 |
中心轴转速(r.min) | 167 | 150 | 142 | 136 | 105 | 92.5 | 82 | 75 | 74 |
磨环直径(mm) | 908 | 1006 | 1075 | 1280 | 1400 | 1510 | 1770 | 1900 | 2040 |
磨辊数量 | 3 | 3 | 3 | 3 | 4 | 4 | 5 | 5 | 4 |
主机功率(kw) | 22 | 30 | 45 | 55 | 75 | 90 | 132 | 185 | 280 |
风机功率(kw) | 22 | 30 | 45 | 75 | 90 | 110 | 160 | 200 | 280 |
分析器功率(kw) | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 22/30 | 30/45 | 55 |
