VSI制砂机

进料粒度:≤50mm

生产能力:40-650t/h

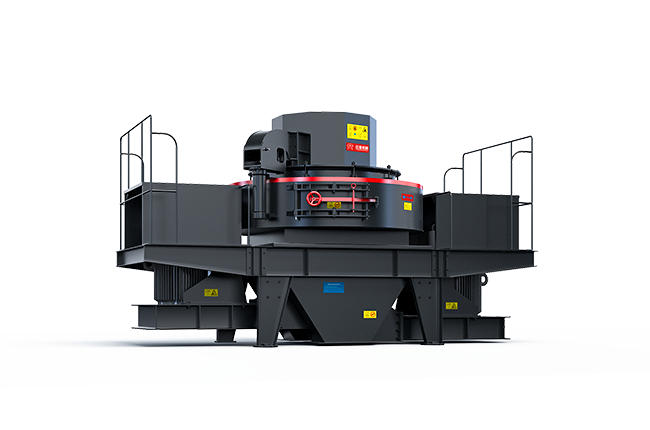

VSI制砂机

砂厂悍将

VSI制砂机该机结构上由分料斗、分料器、涡流破碎腔、叶轮、主轴总成、底座、传动装置、润滑系统组成。其有多种进料方式可选,可自由选用“石打石”或“石打铁”原理制沙,也可同时运用。

适用物料: 河卵石、石英石、玄武岩、辉绿岩、花岗岩、铁矿石、矿渣尾渣、长石、石灰石以及废弃混凝土等物料的制沙和再生制沙作业。

咨询优惠报价 免费定制方案
简介 性能优势 工作原理 产品参数

简介

VSI系列制砂机是本公司引进德国先进技术的基础上,结合国内制砂生产方面的实际情况,经历数次技术改进之后研制出的具有先进水平的制砂设备。该设备尤其适宜为高层建筑、高速公路(铁路)建设、市政工程、大型水利设施、混凝土搅拌站等诸多领域提供砂石骨料。

VSI制砂机简介图

性能优势

VSI制砂机型号1

VSI制砂机型号2

VSI制砂机型号3

工作原理

物料落入进料斗,经中心进料孔进入高速旋转的甩轮,在甩轮内被迅速加速,其加速度可达数十倍重力加速度,然后高速从甩轮内射出,首先与反弹后自由下落的另一部分物料进行撞击,然后一起冲击到物料衬层(石打石)或反击块(石打铁)上,被反弹斜向上冲击到涡流腔的顶部,又改变其运动方向,偏转向下运动,又与从叶轮流道发射出来的物料撞击形成连续的物料幕。这样,一块物料在涡流破碎腔内受到两次、或更多次撞击、摩擦和研磨破碎作用。被破碎的物料由下部排料口排出。

VSI制砂机原理图

产品参数

型号 VSI 7611 VSI 8518 VSI 9526 VSI 1140 VSI 1145 VSI 1150
处理量
(t/h)
瀑落与中心进料 80-180 140-260 200-380 300-520 350-610 360-650
全中心进料 40-90 70-130 100-190 160-260 180-355 190-365
最大入料尺寸
(mm)
软料 35 40 45 50 50 50
硬料 30 35 40 40 45 45
转速(r/min) 1700-1890 1520-1690 1360-1510 1150-1300 1150-1300 1150-1300
电机功率(kw) 4P   110 4P   180 4P   264 4P   400 4P   440 4P   500
外形尺寸(长×宽×高)(mm) 4100×2250×2300 4160×2360×2500 4540×2500×2830 5500×2750×3100 5500×2750×3100 5500×2750×3100

注:产量根据不同物料,进料粒度等因素其结果将有所不同
