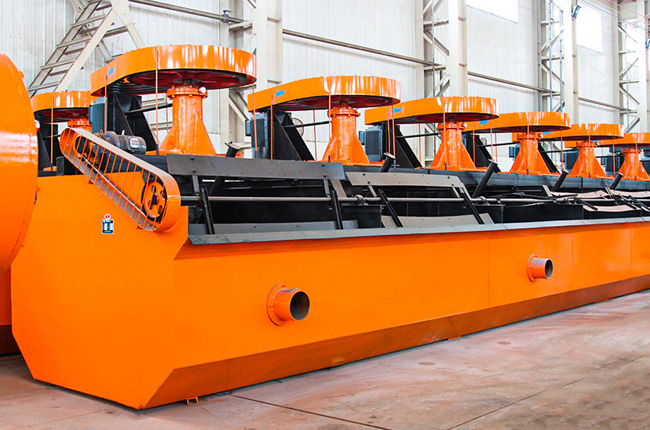

浮选机主要用于选别金、银、铜、铁、铅、锌、钼、镍、铝等金属矿物。也可以用于黑色金属和非金属的选别。该机由电动机三角带传动带动叶轮旋转,产生离心作用形成负压一方面吸入充足的空气与矿浆混合,一方面搅拌矿浆成药物混合,同时细化泡沫,使矿物粘合泡沫之上,浮到矿浆面再形成矿化泡沫。调节闸板高度控制液面,使有用泡沫被刮板刮出。
与常规机械搅拌式浮选机比较能节电1/3~1/2
精煤灰分可比常规机械搅拌式浮选机降低1~2%
内装有液面自控贺电控装置,泡沫细化程度高,从而提高了浮选的效果
叶轮在机内一直处于活动状态,起到在清除积料和杂物的作用,减少了因杂物而损坏部件的现象;且搅拌装置的叶轮由磨橡胶制成,增强了耐磨度

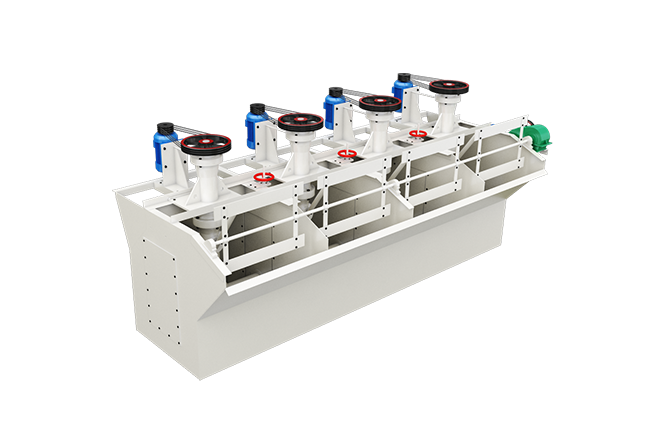

浮选机由电动机三角带传动带动叶轮旋转,产生离心作用形成负压,一方面吸入充足的空气与矿浆混合,一方面搅拌矿浆与药物混合,同时细化泡沫,使矿物粘合泡沫之上,浮到矿浆面再形成矿化泡沫。调节闸板高度,控制液面,使有用泡沫被刮板刮出。 浮选机工作时,随着叶轮的旋转,槽内矿浆从四周经槽底由叶轮下端吸到叶轮叶片之间,同时,由鼓风机给入的低压空气经空心轴和叶轮的空气分配器,也进入其中。矿浆与空气在叶片之间充分混合后,从叶轮上半部周边向斜上推出,由定子稳流和定向后进入整个槽子中。气泡上升到泡沫稳定区,经过富集过程,泡沫从溢流堰自流溢出,进入泡沫槽.还有一部分矿浆向叶轮下部流去,再经叶轮搅拌,重新混合形成矿化气泡,剩余的矿浆流向下一槽,直到终成为尾矿。
类别 | 规格型号 | 有效容积(m³) | 处理能力(m³/min) | 主轴 刮板 | 槽体尺寸(长×宽×高)(m) | 单槽重量(t) | |||
功率(kw) | 转速(r/min) | 转速(r/min) | 功率(kw) | ||||||
XJK型浮选机 | XJK-0.35 | 0.35 | 0.18-0.4 | 1.5 | 483 | 25 | 1.1 | 0.7×0.7×0.7 | 0.5 |
XJK-0.62 | 0.62 | 0.3-0.9 | 3.0 | 400 | 25 | 1.1 | 0.90×0.82×0.85 | 1.0 | |
XJK-1.1 | 1.1 | 0.6-1.6 | 5.5 | 330 | 25 | 1.1 | 1.1×1.1×1 | 1.4 | |
XJK-2.8 | 2.8 | 1.5-3.5 | 11 | 280 | 25 | 1.1 | 1.75×1.6×1.1 | 2.5 | |
XJK-5.8 | 5.8 | 5-7 | 22 | 240 | 25 | 1.5 | 2.2×2.2×1.2 | 3.6 | |
SF型浮选机 | SF-0.37 | 0.37 | 0.2-0.4 | 1.5 | 386 | 25 | 1.1 | 0.7×0.7×0.75 | 0.5 |
SF-0.7 | 0.7 | 0.3-0.9 | 3 | 400 | 25 | 1.1 | 0.9×0.82×0.95 | 1.0 | |
SF-1.2 | 1.2 | 0.6-1.6 | 5.5 | 330 | 25 | 1.1 | 1.1×1.1×1.1 | 1.9 | |
SF-2.8 | 2.8 | 1.5-3.5 | 11 | 268 | 25 | 1.1 | 1.75×1.6×1.15 | 2.6 | |
SF-4 | 4 | 2-4 | 15 | 220 | 25 | 1.5 | 1.85×2.05×1.2 | 2.9 | |
SF-8 | 8 | 4-8 | 30 | 191 | 25 | 1.5 | 2.2×2.9×1.4 | 4.2 | |
SF-10 | 10 | 5-10 | 30 | 191 | 25 | 1.5 | 2.2×2.9×1.7 | 4.5 | |
SF-20 | 20 | 5-20 | 30×2 | 191 | 25 | 1.5 | 2.85×3.8×2 | 9.9 | |
JJF型浮选机 | JJF-2 | 2 | 1-3 | 7.5 | 443 | 25 | 1.5 | 1.4×1.4×1.1 | 1.7 |
JJF-4 | 4 | 2-4 | 11 | 305 | 25 | 1.5 | 1.6×2.15×1.25 | 2.4 | |
JJF-8 | 8 | 4-8 | 22 | 233 | 25 | 1.5 | 2.2×2.9×1.4 | 4.5 | |
JJF-10 | 10 | 5-10 | 22 | 233 | 25 | 1.5 | 2.2×2.9×1.7 | 4.9 | |
JJF-16 | 16 | 5-16 | 30 | 180 | 25 | 1.5 | 2.85×3.8×1.7 | 8.0 | |
JJF-20 | 20 | 5-20 | 37 | 180 | 25 | 1.5 | 2.9×3.8×2.0 | 10.5 |
类别 | 有效容积(m³) | 处理能力(m³/min) |
XJK型浮选机 | 0.35 | 0.18-0.4 |
0.62 | 0.3-0.9 | |
1.1 | 0.6-1.6 | |
2.8 | 1.5-3.5 | |
5.8 | 5-7 | |
SF型浮选机 | 0.37 | 0.2-0.4 |
0.7 | 0.3-0.9 | |
1.2 | 0.6-1.6 | |
2.8 | 1.5-3.5 | |
4 | 2-4 | |
8 | 4-8 | |
10 | 5-10 | |
20 | 5-20 | |
JJF型浮选机 | 2 | 1-3 |
4 | 2-4 | |
8 | 4-8 | |
10 | 5-10 | |
16 | 5-16 | |
20 | 5-20 |
型号 | KYF-1 | KYF-2 | KYF-3 | KYF-4 | KYF-8 | KYF-16 | KYF-24 | KYF-38 | |
槽体尺寸 | 长(mm) | 1000 | 1300 | 1600 | 1800 | 2200 | 2800 | 3100 | 3600 |
宽(mm) | 1000 | 1300 | 1600 | 1800 | 2200 | 2800 | 3100 | 3600 | |
高(mm) | 1100 | 1250 | 1400 | 1500 | 1950 | 2400 | 2900 | 3400 | |
单效重量(t) | 1.1 | 1.5 | 1.9 | 2.3 | 3.6 | 5.9 | 9.9 | 15.1 | |
有效容积(m³) | 1 | 2 | 3 | 4 | 8 | 16 | 24 | 38 | |
生产能力(按矿浆体积计算)(m³/min) | 0.2-1 | 0.4-2 | 0.6-3 | 1.2-4 | 3—8 | 4—6 | 4—24 | 10—38 | |
主轴电动机 | 型号 | Y132M1-6 | Y160M2-8 | Y160L-8 | Y180L-8 | Y200L-8 | Y250M-8 | Y250M-8 | Y280S-8 |
功率(kw) | 4 | 5.5 | 7.5 | 11 | 15 | 30 | 30 | 37 | |
叶轮 | 转速(r/min) | 960 | 720 | 720 | 970 | 730 | 730 | 730 | 740 |
直径(mm) | 340 | 410 | 480 | 550 | 630 | 740 | 800 | 880 | |
高度(mm) | 215 | 256 | 300 | 340 | 390 | 460 | — | 545 | |
转速(r/min) | 281 | 247 | 219 | 200 | 175 | 160 | 150 | 138 | |
圆周速度(m/s) | 5 | 5.3 | 5.5 | 5.76 | 5.77 | 6.7 | 6.25 | 6.36 | |
刮板电动机 | 型号 | Y90S-4 | Y90S-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 |
功率(kw) | 1.1 | 1.1 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | |
转速(r/min) | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | |
刮板 | 转速(r/min) | 18 | 18 | 16 | 16 | 16 | 16 | 16 | 16 |
直径(mm) | 500 | 500 | 580 | 600 | 600 | 700 | 700 | 500 | |
鼓风机风压(kpa) | ≥12.6 | ≥14.7 | ≥19.8 | ≥19.8 | ≥21.6 | ≥25.5 | ≥30.4 | ≥34.3 | |
最大充气量(m³/㎡·min) | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
型号 | 有效容积 (m³) |
生产能力 (按矿浆体 积计算) (m³/min) |
KYF-1 | 1 | 0.2-1 |
KYF-2 | 2 | 0.4-2 |
KYF-3 | 3 | 0.6-3 |
KYF-4 | 4 | 1.2-4 |
KYF-8 | 8 | 3—8 |
KYF-16 | 16 | 4—6 |
KYF-24 | 24 | 4—24 |
KYF-38 | 38 | 10—38 |
型号 | 槽容积(m³) | 内部尺寸(长×宽×高)(m) | 空气吸入量(m³/㎡.min) | 安装功率(kw) | 电动机型号 | 生产能力(m³/min) | 单槽重量(t) |
BF-0.37 | 0.37 | 0.74×0.74×0.75 | 0.9~1.05 | 1.5 | Y90L-4 | 0.2~0.4 | 0.5 |
BF-0.65 | 0.65 | 0.85×0.95×0.9 | 0.9~1.10 | 3.0 | Y132S-6 | 0.3~0.7 | 1.0 |
BF-1.2 | 1.2 | 1.05×1.15×1.10 | 1.0~1.10 | 5.5 4.0 | Y132M2-6 Y132M1-6 | 0.6~1.2 | 1.4 |
BF-2.0 | 2.0 | 1.40×1.45×1.12 | 1.0~1.10 | 7.5 | Y160M-6 | 1.0~2.0 | 1.8 |
BF-2.8 | 2.8 | 1.65×1.65×1.15 | 0.9~1.10 | 11 | Y180L-8 | 1.4~3.0 | 2.2 |
BF-4.0 | 4.0 | 1.9×2.0×1.2 | 0.9~1.10 | 15 | Y200L-8 | 2~4 | 2.6 |
BF-6.0 | 6.0 | 2.2×2.35×1.3 | 0.9~1.10 | 18.5 | Y225S-8 | 3~6 | 3.3 |
BF-8.0 | 8.0 | 2.25×2.85×1.4 | 0.9~1.10 | 22 30 | Y225M-8 Y250M-8 | 4~8 | 4.2 |
BF-10 | 10 | 2.25×2.85×1.7 | 0.9~1.10 | 22 30 | Y225M-8 Y250M-8 | 5~10 | 4.7 |
BF-16 | 16 | 2.85×3.8×1.7 | 0.9~1.10 | 37 45 | Y280S-8 Y280M-8 | 8~16 | 8.4 |
BF-20 | 20 | 2.85×3.8×2.0 | 0.9~1.10 | 37 45 | Y280S-8 Y280M-8 | 10~20 | 8.7 |
BF-24 | 24 | 3.15×4.15×2.0 | 0.9~1.10 | 45 | Y280M-8 | 12~24 | 9.2 |
型号 | 空气吸入量 (m³/㎡.min) |
生产能力 (m³/min) |
BF-0.37 | 0.9~1.05 | 0.2~0.4 |
BF-0.65 | 0.9~1.10 | 0.3~0.7 |
BF-1.2 | 1.0~1.10 | 0.6~1.2 |
BF-2.0 | 1.0~1.10 | 1.0~2.0 |
BF-2.8 | 0.9~1.10 | 1.4~3.0 |
BF-4.0 | 0.9~1.10 | 2~4 |
BF-6.0 | 0.9~1.10 | 3~6 |
BF-8.0 | 0.9~1.10 | 4~8 |
BF-10 | 0.9~1.10 | 5~10 |
BF-16 | 0.9~1.10 | 8~16 |
BF-20 | 0.9~1.10 | 10~20 |
BF-24 | 0.9~1.10 | 12~24 |
型号 | XCF-1 | XCF-2 | XCF-3 | XCF-4 | XCF-8 | XCF-16 | XCF-24 | XCF-38 | |
槽体尺寸 | 长(mm) | 1000 | 1300 | 1600 | 1800 | 2200 | 2800 | 3100 | 3600 |
宽(mm) | 1000 | 1300 | 1600 | 1800 | 2200 | 2800 | 3100 | 3600 | |
高(mm) | 1100 | 1250 | 1400 | 1500 | 1950 | 2400 | 10819 | 3400 | |
单效重量(t) | 1.2 | 1.7 | 2.3 | 2.7 | 3.9 | 6.6 | 8.0 | 16.8 | |
有效容积(m³) | 1 | 2 | 3 | 4 | 8 | 16 | 24 | 38 | |
生产能力(按矿浆体积计算)(m³/min) | 0.2—1 | 0.4—2 | 0.6—3 | 1.2—4 | 3—8 | 4—16 | 4—24 | 10—38 | |
主轴电动机 | 型号 | Y132M2-6 | Y160M-6 | Y160L-6 | Y180L-6 | Y200L2-6 | Y280S-8 | Y280S-8 | Y280S-6 |
功率(kw) | 5.5 | 7.5 | 11 | 15 | 22 | 37 | 37 | 45 | |
叶轮 | 转速(r/min) | 960 | 970 | 970 | 970 | 970 | 740 | 740 | 980 |
直径(mm) | 400 | 460 | 540 | 620 | 720 | 860 | 950 | — | |
高度(mm) | 155 | 175 | 207 | 247 | 321 | 349 | — | — | |
转速(r/min) | 358 | 331 | 266 | 215 | 185 | 160 | 153 | — | |
圆周速度(m/s) | 7.5 | 7.5 | 7.5 | 7 | 6.97 | 7.6 | 7.6 | 7.4 | |
刮板电动机 | 型号 | Y90S-4 | Y90S-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 |
功率(kw) | 1.1 | 1.1 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | |
转速(r/min) | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | |
刮板 | 转速(r/min) | 18 | 18 | 16 | 16 | 16 | 16 | 16 | 16 |
直径(mm) | 500 | 500 | 580 | 600 | 600 | 700 | 700 | 700 | |
鼓风机风压(kpa) | ≥12.6 | ≥14.7 | ≥19.8 | ≥19.8 | ≥21.6 | ≥25.5 | ≥30.4 | ≥34.3 | |
最大充气量(m³/㎡·min) | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
型号 | 有效容积 (m³) |
生产能力 (按矿浆体 积计算) (m³/min) |
XCF-1 | 1 | 0.2—1 |
XCF-2 | 2 | 0.4—2 |
XCF-3 | 3 | 0.6—3 |
XCF-4 | 4 | 1.2—4 |
XCF-8 | 8 | 3—8 |
XCF-16 | 16 | 4—16 |
XCF-24 | 24 | 4—24 |
XCF-38 | 38 | 10—38 |
