PF反击式破碎机

PF Impact Crusher

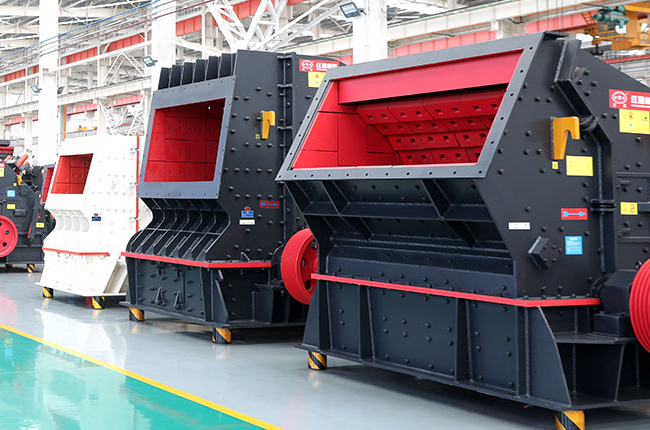

PF反击式破碎机
碎石悍将

PF反击式破碎机是我公司在吸收先进技术,结合国内砂石行业工矿研发的一款反击式破碎机。特别的结构设计,先进的制造工艺,广泛应用于铁路、能源、建材、化工等行业中的中等硬度以下低磨蚀物料的破碎。

适用物料:高岭土、白云石、石膏、石墨、石灰石、长石、方解石、滑石、重晶石等

咨询优惠报价 免费定制方案
简介 性能优势 工作原理 相关产品 案例现场 产品参数

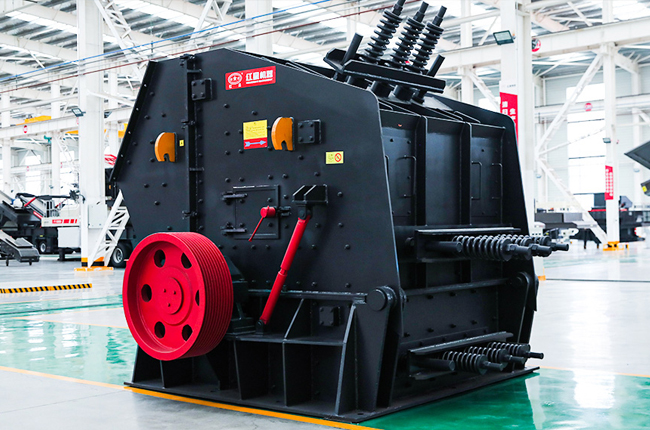

简介

Introduction

PF反击式破碎机是我公司在吸收先进技术,结合国内砂石行业工矿研发的一款反击式破碎机。特别的结构设计,先进的制造工艺,广泛应用于铁路、高速公路、能源、建材、化工等行业中的中等硬度以下低磨蚀物料的破碎。

性能优势

技术不断优化升级,大厂造更可靠

工作原理

Working principle

本机工作时,在电动机的带动下,转子高速旋转,物料进入板锤作用区时,与转子上的板锤撞击破碎后又被抛向反击装置上再次破碎,然后又从反击衬板上弹回到板锤作用区重新破碎,此过程重复进行,物料由大到小进入反击腔重复进行破碎,直到物料被破碎至所需粒度,由出料口排出。调整反击架与转子之间的间隙可达到改变物料出料粒度和物料形状的目的。

相关产品

型号齐全 满足不同需求

案例现场

案例遍布全国 想看随时安排

预约实地考察

技术参数

Technical Parameters
  • 反击式破碎机
  • HD德版反击式破碎机
  • HX系列反击式破碎机
型号 规格
(mm)
进料口尺寸
(mm)
最大进料粒度
(mm)
处理能力
(t/h)
电机功率
(kw)
外形尺寸
(长×宽×高)
(mm)
PF-1007 Φ1000×700 400×730 300 30-70 4P   37-45 2330×1660×2300
PF-1010 Φ1000×1050 400×1080 350 50-90 4P   45-55 2370×1700×2390
PF-1210 Φ1250×1050 400×1080 350 70-130 6P   110 2680×2160×2800
PF-1214 Φ1250×1400 400×1430 350 80-180 6P   132 2650×2460×2800
PF-1315 Φ1320×1500 860×1520 500 100-280 6P   200 3180×2720×3120
PF-1320 Φ1300×2000 993×2000 500 140-380 6P   250 3220×3100×3120
PF-1520 Φ1500×2000 830×2040 700 200-550 4P   315-400 3959×3564×3330
PF-1820 Φ1800×2000 1260×2040 800 300-800 6P   630-710 4400×3866×4009
规格
(mm)
进料口尺寸
(mm)
最大进料粒度
(mm)
处理能力
(t/h)
Φ1000×700 400×730 300 30-70
Φ1000×1050 400×1080 350 50-90
Φ1250×1050 400×1080 350 70-130
Φ1250×1400 400×1430 350 80-180
Φ1320×1500 860×1520 500 100-280
Φ1300×2000 993×20000 500 140-380
Φ1500×2000 830×2040 700 200-550
Φ1800×2000 1260×2040 800 300-800
型号 转子尺寸(mm) 最大进料粒度(mm) 处理能力(t/h) 电机功率(kw) 外形尺寸(长×宽×高)(mm) 重量(kg)
-150MPa -350MPa
HD1110 Φ1040×1000 400 200 90~190 4P   90-132 3000×2360×2385 15875
HD1315 Φ1300×1500 700 300 180~280 4P   200-270 3735×3156×3055 29600
HD1520 Φ1500×2000 1000 400 350~500 4P   400-500 4310×3330×3660 42000
HD1625 Φ1650×2500 1300 500 500~670 4P   500-670 5540×4330×4600 66000
转子尺寸
(mm)
最大进料粒度
(mm)
处理能力
(t/h)
-150MPa -350MPa
Φ1040×1000 400 200 90-190
Φ1300×1500 700 300 180~280
Φ1500×2000 1000 400 350~500
Φ1650×2500 1300 500 500~670

HX系列反击破 二级反击破(细破)

型号 最大给料粒度(mm) 破碎机重量
含进料斗(kg)
电机功率(kw) 处理能力
(t/h)
HX100S 300 11380 160 60-210
HX120S 350 18112 200 80-300
HX140S 350 29650 400 150-700

HX系列反击破 初级反击破(粗破)适用于建筑垃圾破碎

型号 最大给料粒度(mm) 破碎机重量
含进料斗(kg)
电机功率(kw) 处理能力
(t/h)
HX100P 600 10940 160 60-210
HX120P 900 17252 200 80-400
HX140P 1000 27750 315 200-700

HX系列反击破 二级反击破(细破)

型号 最大给料粒度(mm) 电机功率(kw) 处理能力
(t/h)
HX100S 300 160 60-210
HX120S 350 200 80-300
HX140S 350 400 150-700

HX系列反击破 初级反击破(粗破)适用于建筑垃圾破碎

型号 最大给料粒度(mm) 电机功率(kw) 处理能力
(t/h)
HX100P 600 160 60-210
HX120P 900 200 80-400
HX140P 1000 315 200-700
