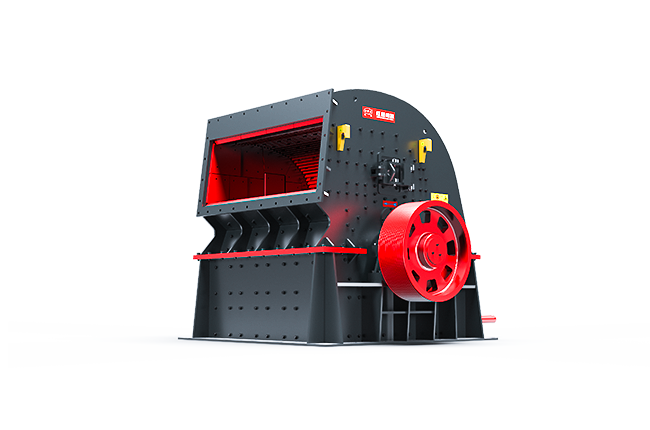

PCX型锤式整形破碎机

PCX Hammer Crusher

一次成型

PCX系列属于破碎整形一体机，通过可调节活动衬板及物料自流槽设计，实现冲击式破碎、反击式整形、自流出料，变两级破碎为一级破碎,在大型生产线中用作二级破碎整形。

适用物料：石灰石、炉渣、焦炭、煤、白垩、石膏、明矾、铁矿石、有色金属矿石、花岗岩、石灰岩、石英石、鹅卵石等。

咨询优惠报价免费定制方案

进料粒度：≤300mm
生产能力：30-1200t/h
产品功效进料粒度&生产能力

简介性能优势工作原理相关产品产品参数

简介

Introduction

性能优势

技术不断优化升级，大厂造更可靠

降低成本，耗能低

一次成型，无需二级破碎整形过程，可以降低成本40%左右，耗能低、投资不多
石料应用广泛

特别适用于破碎石灰石及抗压强度低于200Mpa中等硬度的石料
自动化程度高

采用外置的油泵、油箱、管路润滑系统，油温过高或油流速过慢时将自动停机
一机多用，收益高

模块化设计，通过更换腔型，即可实现粗、中、细碎的转换，提高生产效益

工作原理

Working principle

锤式破碎机的主要工作部件为带有锤子（又称锤头）的转子。锤式破碎机转子由主轴、圆盘、销轴和锤子组成。电动机带动转子在破碎腔内高速旋转。物料自上部给料口给入机内，受高速运动的锤子的打击、冲击、剪切、研磨作用而粉碎。在转子下部，设有筛板、粉碎物料中小于筛孔尺寸的粒级通过筛板排出，大于筛孔尺寸的粗粒级阻留在筛板上继续受到锤子的打击和研磨，最后通过筛板排出机外。

技术参数

Technical Parameters

型号	转子直径×长度（mm）	进料口长×宽（mm）	最佳进料粒度（mm）	处理能力（t/h）	电机功率（kw）	外形尺寸（长×宽×高（mm）
PCX 0706	700×570	618×510	≤150	30-70	75	1950×1340×1480
PCX 0808	800×750	780×610	≤150	45-100	132	2280×1790×1570
PCX 0910	900×1000	1070×750	≤200	70-200	2×110	2600×2200×1940
PCX 1012	1000×1180	1315×900	≤200	130-300	2×132	2760×2430×2290
PCX 1213	1260×1280	1430×1010	≤250	200-350	2×160	3067×2622×2580
PCX 1216	1260×1490	1630×1010	≤250	230-500	2×200	3067×2832×2580
PCX 1220	1260×1950	2090×1010	≤250	300-700	2×220	3067×3380×2580
PCX 1622	1600×2150	2300×950	≤300	400-1200	2×315	4120×3680×3200

注：产量根据不同物料，进料粒度等因素其结果将有所不同

型号	进料粒度（mm）	处理能力（t/h）
PCX 0706	≤150	30-70
PCX 0808	≤150	45-100
PCX 0910	≤200	70-200
PCX 1012	≤200	130-300
PCX 1213	≤250	200-350
PCX 1216	≤250	230-500
PCX 1220	≤250	300-700
PCX 1622	≤300	400-1200
