回转烘干机

筒体容积:≤9.0-≤285m³

生产能力:1.9-76t/h

回转烘干机

回转式烘干机在传统单筒回转式烘干机结构的基础上进行了大幅度的突破和创新。从烘干机原理上看,物料与热气流的交换更加充分,各项热工指标达较高水平。对物料的适应性强,可以烘干各种物料。

适用物料:各种矿石、矿渣、煤泥、脱硫石膏等。

咨询优惠报价 免费定制方案
简介 性能优势 工作原理 产品参数

简介

烘干机主要用于选矿、建材、冶金、化工等部门烘干一定湿度或粒度的物料。回转烘干机对物料的适应性强,可以烘干各种物料,且设备操作简单可靠,故得到普遍采用。

回转烘干机简介图

性能优势

回转烘干机型号1

回转烘干机型号2

回转烘干机型号3

工作原理

烘干机的热源来自燃烧装置,本烘干机采用顺流式加热方式。因此需要烘干的物料,从进料箱、进料溜进入筒体,即被螺旋抄板推向后。由于烘干机倾斜放置,物料一方面在重力和回转作用下流向后端,另一方面物料被抄板反复抄起,带至上端再不断地扬撒下来,使物料在筒内形成均匀的幕帘,充分与筒内的热气流进行热交换,由于物料反复扬撒,所含的水分逐渐被烘干,从而达到烘干的目的。

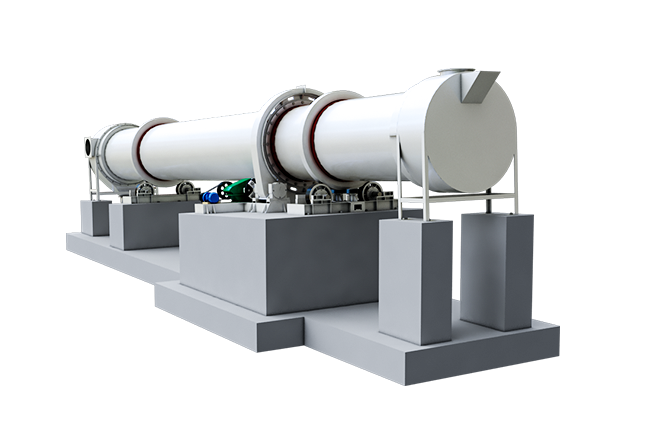

回转烘干机原理图

产品参数

规格(直径*长度) 筒体容积 生产能力(t/h) 安装斜度(%) 最高进气温度 主电动机 总重量(t)
Ø 1.2×8 9 1.9-2.4 3-5 700-800 7.5 9
Ø1.2 ×10 11.3 2.4-3 3-5 700-800 7.5 11
Ø 1.5×12 21.2 4.5-5.7 3-5 700-800 15 18.5
Ø 1.5×14 24.7 5.3-6.6 3-5 700-800 15 19.7
Ø1.5×15 26.5 5.7-7.1 3-5 700-800 15 20.5
Ø 1.8×12 30.5 6.5-8.1 3-5 700-800 18.5 21.5
Ø 1.8×14 35.6 7.6-9.5 3-5 700-800 18.5 23
Ø 2.2×12 45.6 9.7-12.2 3-5 700-800 22 33.5
Ø 2.2×14 53.2 11.4-14.2 3-5 700-800 22 36
Ø 2.2×16 60.8 13-16.2 3-5 700-800 22 38
Ø 2.4×14 63.3 13.5-16.9 3-5 700-800 37 45
Ø 2.4×18 81.4 17.4-21.7 3-5  700-800 37 49
Ø 2.4×20 90.4 19.3-24.1 3-5 700-800 45 54
Ø 2.4×22 99.5 21.2-26.5 3-5 700-800 45 58
Ø 2.6×24 127.4 27.2-34 3-5 700-800 55 73
Ø 3×20 141.3 30.1-37.7 3-5 700-800 75 85
Ø 3×25 176.6 37.7-47.1 3-5 700-800 75 95
Ø 3.2×25 201 42.9-53.6 3-5 700-800 90 110
Ø 3.6×28 285 60.8-76 3-5 700-800 160 135
