HSF系列重型棒条振动给料机,按照重型工况设计,适用于石料、建材和冶金矿山行业,为大中型初级破碎设备提供给料。结构紧凑,抗冲击力强,外置偏心块设计使得给料机振幅调整方便快捷,独立的耐磨棒条使得棒条间隙可随意调整,很大程度优化进入破碎机的物料粒度,提高破碎机产能,降低能耗。

进料粒度:≤1500mm
生产能力:400-2500t/h
HSF系列重型棒条振动给料机,它结构紧凑,抗冲击力强,外置偏心块设计使得给料机振幅调整方便快捷,独立的耐磨棒条使得棒条间隙可随意调整,很大程度优化进入破碎机的物料粒度,提高破碎机产能,降低能耗。
适用物料:河卵石、花岗岩、铁矿石、金矿、长石、方解石、石灰石、滑石、大理石、白云石、膨润土等。
HSF系列重型棒条振动给料机,按照重型工况设计,适用于石料、建材和冶金矿山行业,为大中型初级破碎设备提供给料。结构紧凑,抗冲击力强,外置偏心块设计使得给料机振幅调整方便快捷,独立的耐磨棒条使得棒条间隙可随意调整,很大程度优化进入破碎机的物料粒度,提高破碎机产能,降低能耗。
框架采用高强度扭剪螺栓紧固,有效防止松动
激振力最大可达4.5G,振幅和频率可调,更好满足给料要求
针对大处理量重型工况设计,最大处理量达2000t/h,机体高度较低,便于布置,最大给料粒度达1.5m
齿轮同步,油浴润滑,偏心块重量和冲击角可调,电机通过柔性联轴器驱动
弹簧座采用销轴安装,给料机可以0-10°倾角安装
可加装配置第二层格筛,筛除弃料和泥土

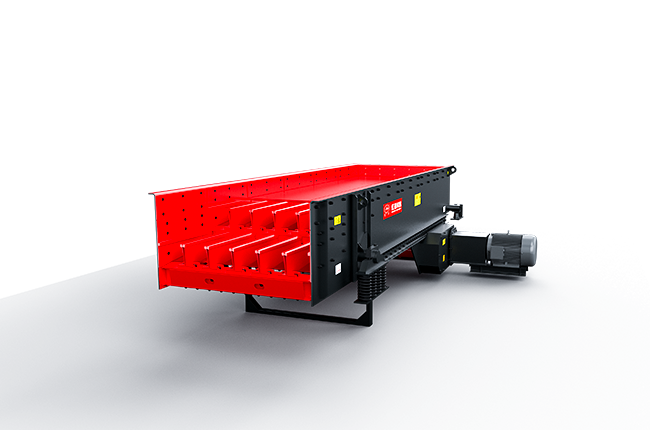

振动给料机主要由机身、弹簧、弹簧底座、激振器、振动电机、筛条组成。电动机经三角带使激振器偏心块产生高速旋转;运转的偏心块产生很大的离心力,激发筛箱产生一定振幅的圆运动,筛上物料在倾斜的筛面上受到筛箱传给的冲量而产生连续的抛掷运动,物料与筛面相遇的过程中使小于筛孔的颗粒透筛,从而实现分级。
型号 | 槽体规格 (mm) |
棒条长度 (mm) |
最大进料尺寸 (mm) |
应用 | 最大处理量 (o°) |
电机功率 (kw) |
HSF1040 | 1000×4000 | 1×1200 | 700 | 固定/移动 | 400-840 | 15 |
HSF1245 | 1200×4500 | 1×1200 | 800 | 固定/移动 | 500-1080 | 22 |
HSF1262(S) | 1200×6200 | 2×900 | 800 | 固定 | 500-1080 | 22 |
HSF1345 | 1300×4500 | 1×1200 | 900 | 固定/移动 | 750-1150 | 22 |
HSF1362(S) | 1300×6200 | 2×900 | 900 | 固定 | 750-1150 | 30 |
HSF1562(S) | 1500×6200 | 2×900 | 1000 | 固定 | 800-1320 | 30 |
HSF1862(S) | 1800×6200 | 2×900 | 1200 | 固定 | 1040-1560 | 37 |
HSF2162 | 2100×6200 | 2×900 | 1500 | 固定 | 1200-1860 | 37 |
HSF2462 | 2400×6200 | 2×900 | 1500 | 固定 | 1360-2040 | 2×30 |
型号中的(S)指 可以选附加筛网层
