Raymond Mill

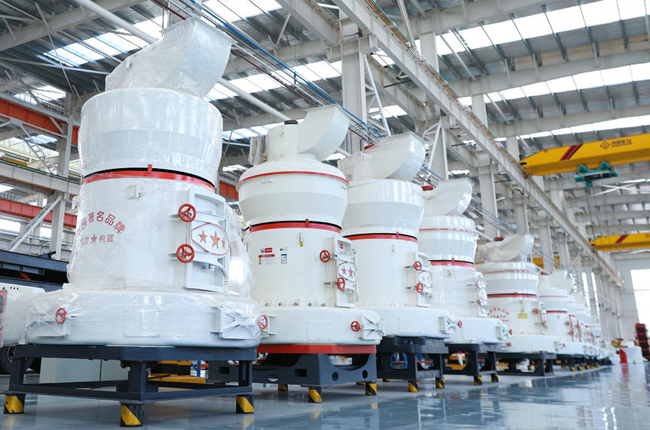

雷蒙磨粉机是粉体行业用于矿石磨粉的设备，该机采用重叠式密封研磨腔设计，破碎腔深，密封性好，粉尘不外溢。适用于莫氏硬度不大于9.3级，湿度在8%以下的非易燃易爆的矿产化工、建筑等行业280多种物料的高细制粉加工。
适用物料： 重晶石、方解石、钾长石、滑石、大理石、石灰石、白云石、萤石、石灰、活性白土、活性炭、膨润土、高岭土、水泥、磷矿石、石膏、玻璃等。
出料粒度：80-325目
生产能力：8-176t/d
产品功效出料粒度&生产能力
雷蒙磨主机传动装置采用密封齿轮箱和带轮，传动平稳，运转可靠
通筛率高达99%，工业制粉效率更高
易损件材质均为高锰钢，寿命长，电机均为国标产品
该设备比球磨机效率高、电耗低、占地面积小，一次性投资小

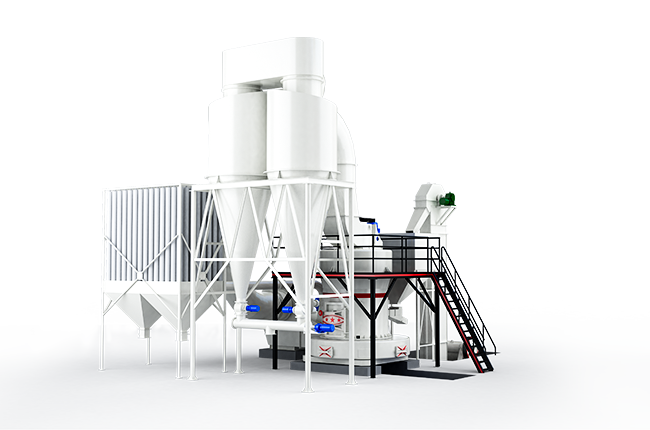

该机结构主要由主机、分析器、风机、成品旋风分离器、微粉旋风分离器及风管组成。其中，主机由机架、进风蜗壳、铲刀、磨辊、磨环、罩壳组成。雷蒙机工作时，将需要粉碎的物料从机罩壳侧面的进料斗加入机内，依靠悬挂在主机梅花架上的磨辊装置，绕着垂直轴线公转，同时本身自转，由于旋转时离心力的作用，磨辊向外摆动，紧压于磨环，使铲刀铲起物料送到磨辊与磨环之间，因磨辊的滚动碾压而达到粉碎物料的目的。
型号齐全 满足不同需求
案例遍布全国 想看随时安排
预约实地考察
| 型号 | HGM88 | HGM95 | HGM 100 | HGM120 | HGM130 | HGM138 | HGM160 | HGM175 | HGM190 |
| 进料粒度（mm） | ＜20 | ＜25 | ＜25 | ＜25 | ＜25 | ＜25 | ＜30 | ＜35 | <40 |
| 成品粒度（mm） | 0.25-0.015 | 0.25-0.015 | 0.25-0.015 | 0.25-0.015 | 0.25-0.038 | 0.25-0.038 | 0.25-0.038 | 0.25-0.038 | 0.25-0.038 |
| 处理能力（t/h） | 0.4-5 | 0.6-7 | 0.8-10 | 1.2-15 | 1.6-21 | 2-25 | 2.7-28 | 3-35 | 5-40 |
| 中心轴转速（r.min） | 167 | 150 | 142 | 136 | 105 | 92.5 | 82 | 75 | 74 |
| 磨环直径（mm） | 908 | 1006 | 1075 | 1280 | 1400 | 1510 | 1770 | 1900 | 2040 |
| 磨辊数量 | 3 | 3 | 3 | 3 | 4 | 4 | 5 | 5 | 4 |
| 主机功率（kw） | 22 | 30 | 45 | 55 | 75 | 90 | 132 | 185 | 280 |
| 风机功率（kw） | 22 | 30 | 45 | 75 | 90 | 110 | 160 | 200 | 280 |
| 分析器功率（kw） | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 22/30 | 30/45 | 55 |
| 型号 | 进料粒度 （mm） |
处理能力 （t/h） |
| HGM88 | ＜20 | 0.4-5 |
| HGM95 | ＜25 | 0.6-7 |
| HGM 100 | ＜25 | 0.8-10 |
| HGM120 | ＜25 | 1.2-15 |
| HGM130 | ＜25 | 1.6-21 |
| HGM138 | ＜25 | 2-25 |
| HGM160 | ＜30 | 2.7-28 |
| HGM175 | ＜35 | 3-35 |
| HGM190 | <40 | 5-40 |
| 型号 参数 |
4525 | 4119 |
| 进料粒度（mm） | ≤30 | ≤25 |
| 成品粒度（mm） | 0.173-0.044 | 0.173-0.044 |
| 不同物料细度班产（t） | 16-176 | 8-78 |
| 中心轴转速（r/min） | 82 | 105 |
| 磨环直径（mm） | 1770 | 1400 |
| 磨辊直径（mm） | 450 | 410 |
| 磨辊高度（mm） | 250 | 190 |
| 主机电机(kw) | Y315M-4-132 | Y280S-4-75 |
| 风机电机 | Y315M-4-132 | Y280S-4-75 |
| 分析器电机 | YCT250-4A-18.5 | YCT200-4B-7.5 |
| 型号 参数 |
进料粒度 （mm） |
成品粒度 （mm） |
| 4525 | ≤30 | 0.173-0.044 |
| 4119 | ≤25 | 0.173-0.044 |
