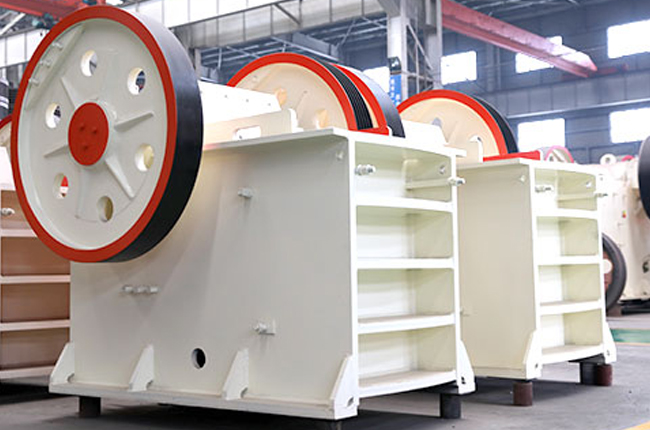

该系列破碎机工作方式为驱动挤压型,其工作原理是:电动机驱动皮带和皮带轮,通过偏心轴使动颚上下运动,当动颚上升时肘板与动颚间夹角变大,从而推动动颚板向固定颚板接近,与此同时物料被压碎或劈碎,达到破碎的目的;当动颚下行时,肘板与动颚夹角变小,动颚板在拉杆,弹簧的作用下,离开固定颚板,此时已破碎物料从破碎腔下口排出。随着电动机连续转动而破碎机动颚做周期运动压碎和排泄物料,实现批量生产。
移动破碎筛分站
破碎设备
制砂设备
磨粉设备
选矿设备
建材设备
工程搅拌设备
给料筛分设备
洗砂输送设备
选粉除铁设备
除尘设备
钢板焊接机架,避免了铸造缺陷,更加牢固可靠
飞轮设计,有效减少震动,机器运转更平稳
排料口垫片调整,简单、可靠、维护方便
破碎腔深而且无死区,提高了进料能力与产量,其破碎比大,产品粒度均匀

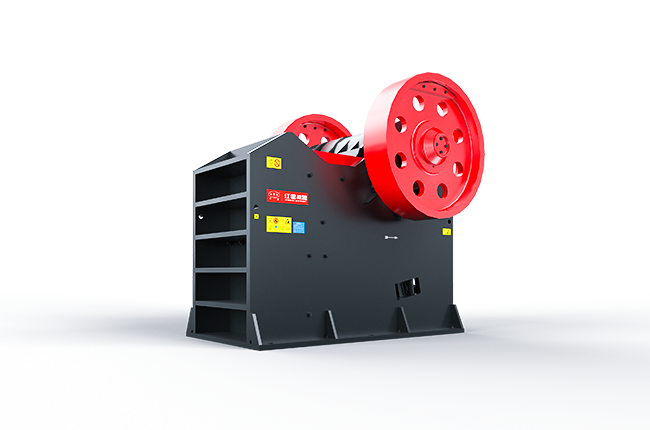

该系列破碎机工作方式为驱动挤压型,其工作原理是:电动机驱动皮带和皮带轮,通过偏心轴使动颚上下运动,当动颚上升时肘板与动颚间夹角变大,从而推动动颚板向固定颚板接近,与此同时物料被压碎或劈碎,达到破碎的目的;当动颚下行时,肘板与动颚夹角变小,动颚板在拉杆,弹簧的作用下,离开固定颚板,此时已破碎物料从破碎腔下口排出。随着电动机连续转动而破碎机动颚做周期运动压碎和排泄物料,实现批量生产。
型号齐全 满足不同需求
型号 | 进料口尺寸 (mm) | 最大进料粒度 (mm) | 排料口调整范围 (mm) | 处理能力(t/h) | 偏心轴转速(r/min) | 电机功率 (kw) | 外形尺寸 (长×宽×高) (mm) |
PE 150×250 | 150×250 | 125 | 10-40 | 1-3 | 268 | 4P 5.5 | 760×700×860 |
PE 200×300 | 200×300 | 180 | 15-50 | 2-6 | 260 | 4P 7.5 | 915×780×990 |
PE 200×350 | 200×350 | 180 | 18-60 | 3-10 | 276 | 4P 11 | 1000×914×1112 |
PE 250×400 | 250×400 | 210 | 20-70 | 5-21 | 300 | 6P 15 | 1100×1032×1285 |
PE 400×600 | 400×600 | 340 | 40-100 | 16-64 | 270 | 6P 30 | 1623×1736×1615 |
PE 500×750 | 500×750 | 425 | 50-100 | 40-110 | 268 | 6P 55 | 1920×1850×1920 |
PE 600×750 | 600×750 | 500 | 150-200 | 80-240 | 268 | 6P 55 | 2020×1850×1920 |
PE 600×900 | 600×900 | 500 | 65-160 | 50-160 | 254 | 6P 55 | 2530×1900×2340 |
PE 750×1060 | 750×1060 | 630 | 80-180 | 110-320 | 245 | 8P 110 | 2680×2380×2785 |
PE 900×1200 | 900×1200 | 750 | 100-200 | 220-380 | 208 | 8P 110 | 3470×2876×3330 |
PE 1200×1500 | 1200×1500 | 1020 | 150-350 | 400-1000 | 180 | 8P 160-245 | 4850×3220×3680 |
PE 1500×1800 | 1500×1800 | 1200 | 220-350 | 500-1200 | 180 | 8P 280-380 | 5160×3660×4248 |
PEX 150×750 | 150×750 | 120 | 18-48 | 8-25 | 320 | 4P 15 | 1170×1575×1030 |
PEX 250×750 | 250×750 | 210 | 25-60 | 13-35 | 320 | 6P 22 | 1550×1730×1470 |
PEX 250×1000 | 250×1000 | 210 | 25-60 | 16-52 | 330 | 6P 30 | 1580×2006×1390 |
PEX 250×1200 | 250×1200 | 210 | 25-60 | 20-61 | 330 | 6P 37 | 1780×2214×1430 |
PEX 300×1300 | 300×1300 | 250 | 20-90 | 16-105 | 300 | 6P 55 | 2210×2320×1723 |
注:产量根据不同物料,进料粒度等因素其结果将有所不同
型号 | 最大进料粒度 (mm) | 处理能力(t/h) |
PE 150×250 | 125 | 1-3 |
PE 200×300 | 180 | 2-6 |
PE 200×350 | 180 | 3-10 |
PE 250×400 | 210 | 5-21 |
PE 400×600 | 340 | 16-64 |
PE 500×750 | 425 | 40-110 |
PE 600×750 | 500 | 80-240 |
PE 600×900 | 500 | 50-160 |
PE 750×1060 | 630 | 110-320 |
PE 900×1200 | 750 | 220-380 |
PE 1200×1500 | 1020 | 400-1000 |
PE 1500×1800 | 1200 | 500-1200 |
PEX 150×750 | 120 | 8-25 |
PEX 250×750 | 210 | 13-35 |
PEX 250×1000 | 210 | 16-52 |
PEX 250×1200 | 210 | 20-61 |
PEX 300×1300 | 250 | 16-105 |
注:产量根据不同物料,进料粒度等因素其结果将有所不同
型号 | 进料口尺寸(mm) | 最大进料粒度 (mm) | 出料口调整范围(mm) | 处理能力(t/h) | 电机功率(kw) | 外形尺寸 长×宽×高 (mm) |
HDX72(57) | 720×460 | 425 | 45-100 | 50-120 | 6P 55 | 2450×2160×1615 |
HDX86(69) | 860×580 | 500 | 50-150 | 60-280 | 8P 75 | 3005×2392×1780 |
HDX98(751) | 980×680 | 630 | 75-175 | 110-410 | 8P 110 | 3372×2530×2145 |
HDX110(912) | 1100×850 | 750 | 100-200 | 170-550 | 6P 132 | 3592×2670×2515 |
HDX125 | 1250×950 | 900 | 125-225 | 280-750 | 8P 160 | 4214×2810×2887 |
注:产量根据不同物料,进料粒度等因素其结果将有所不同
型号 | 进料口尺寸(mm) | 最大进料粒度 (mm) | 处理能力(t/h) |
HDX72(57) | 720×460 | 425 | 50-120 |
HDX86(69) | 860×580 | 500 | 60-280 |
HDX98(751) | 980×680 | 630 | 110-410 |
HDX110(912) | 1100×850 | 750 | 170-550 |
HDX125 | 1250×950 | 900 | 280-750 |
注:产量根据不同物料,进料粒度等因素其结果将有所不同
型号 | 最大进料粒度(mm) | 进料口尺寸(mm) | 出料口调整范围(mm) | 处理能力(t/h) | 电机功率(KW) | 外形尺寸 长×宽×高(KW) |
CJ96 | 480 | 930×580 | 60-175 | 105-390 | 4P 90 | 2850×2270×1950 |
CJ106 | 560 | 1060×700 | 70-200 | 150-500 | 4P 110 | 3280×2580×2400 |
CJ120 | 700 | 1200×870 | 70-200 | 175-610 | 4P 160 | 3700×2790×2950 |
CJ125 | 760 | 1250×950 | 100-250 | 270-831 | 4P 160 | 4230×2780×2960 |
CJ150 | 960 | 1400×1200 | 125-250 | 340-880 | 4P 200 | 5030×3440×3970 |
CJ160 | 960 | 1600×1200 | 150-300 | 430-1145 | 4P 250 | 5780×3460×3580 |
CJ200 | 1200 | 2000×1500 | 175-300 | 630-1435 | 6P 400 | 6600×4030×4400 |
CJ1511 | 850 | 1500×1070 | 125-300 | 425-1195 | 6P 200 | 4130×3000×3330 |
CJ1513 | 1040 | 1500×1300 | 150-300 | 530-1280 | 6P 200 | 4620×2890×4190 |
注:产量根据不同物料,进料粒度等因素其结果将有所不同
型号 | 最大进料粒度(mm) | 处理能力(t/h) |
CJ96 | 480 | 105-390 |
CJ106 | 560 | 150-500 |
CJ120 | 700 | 175-610 |
CJ125 | 760 | 270-831 |
CJ150 | 960 | 340-880 |
CJ160 | 960 | 430-1145 |
CJ200 | 1200 | 630-1435 |
CJ1511 | 850 | 425-1195 |
CJ1513 | 1040 | 530-1280 |
注:产量根据不同物料,进料粒度等因素其结果将有所不同
型号 | 进料口尺寸(mm) | 最大进料粒度 (mm) | 出料口调整范围(mm) | 处理能力(t/h) | 电机功率(kw) | 外形尺寸 长×宽×高 (mm) |
HD72(57) | 460×720 | 425 | 45-100 | 50-120 | 6P 55 | 2100×1556×1640 |
HD86(69) | 580×860 | 500 | 50-150 | 60-280 | 8P 75 | 2200×1754×1810 |
HD98(751) | 680×980 | 630 | 75-175 | 110-410 | 8P 110 | 2660×1960×2175 |
HD110(912) | 850×1100 | 750 | 100-200 | 170-550 | 6P 132 | 2960×2381×2556 |
HD125 | 950×1250 | 900 | 125-225 | 280-750 | 8P 160 | 3500×2614×2925 |
注:产量根据不同物料,进料粒度等因素其结果将有所不同
型号 | 进料口尺寸 (mm) |
最大进料 粒度(mm) |
处理能力 (t/h) |
HD72(57) | 460×720 | 425 | 50-120 |
HD86(69) | 580×860 | 500 | 60-280 |
HD98(751) | 680×980 | 630 | 110-410 |
HD110(912) | 850×1100 | 750 | 170-550 |
HD125 | 950×1250 | 900 | 280-750 |
注:产量根据不同物料,进料粒度等因素其结果将有所不同
